[eBPF Advanced] 03. TCP 연결 지연 확인

TCP 연결 지연

개발을 할 때 데이터베이스를 호출하거나, 원격 호출을 수행하는 경우가 종종 나타난다. 이럴 때 구현은 보통 TCP 프로토콜을 기반으로 한다. 이는 안정적인 연결과 오류가 일어날 때 재전송, 혼잡 제어 등의 장점을 가지고 있기 때문이다. 하지만 TCP는 이러한 장점을 가지지만 UDP 보다 연결 지연이 크다는 단점이 있다. TCP 연결 지연을 분석하면 네트워크의 성능 분석과 문제 해결에 유용하다.



tcpconnlat

tcpconnlat 도구는 TCP 연결을 수행하는 connect()와 같은 커널 함수를 추적하고, 연결지연 시간에 해당하는 SYN 패킷 전송부터 응답 패킷 수신까지의 시간을 측정하고 표시할 수 있다.



3-Way Handshake
TCP 연결은 일반적으로 3방향 핸드셰이킹 과정을 거치게 된다. 순서는 아래와 같다.

• Client -> Server : SYN 전송
  • 클라이언트는 connect() 시스템 호출을 통해 TCp 연결을 요청한다. 이 과정에서 커널 진입, 소프트웨어 interrupt 처리 등으로 CPU 시간 비용이 발생한다.
• Server -> Client : SYN 패킷 처리 및 SYN/ACK 응답
  • 서버 측 커널에서 SYN 패킷을 수신하고 이를 listen queue에 등록한 뒤 SYN/ACK 패킷을 생성하여 응답한다.
• Client -> Server : SYN/ACK 처리 및 ACK 전송
  • 클라이언트 측 커널은 STN/ACK 패킷을 수신하여 상태를 갱신한 뒤 최종 확인을 위한 ACK 패킷을 전송
  • Server 측에서는 ACK 응답을 수신하고 해당 연결을 listen queue에서 established queue로 이동시켜 연결을 확정
  • 이때 Server 측 사용자 프로세스는 accept() 시스템 콜로 대기 중이었다면 커널은 이를 깨워 확정된 연결을 반환한다. 이 과정에서 context switch로 인한 CPU 비용이 발생한다

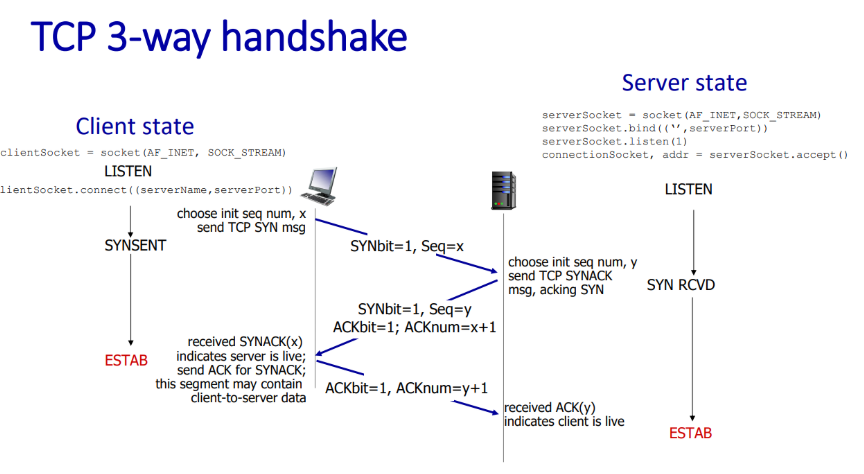

전체 순서도는 아래와 같다.



tcpconnlat ebpf 구현

TCP 연결 설정 과정을 이해하기 위해 linux 커널에서 TCP 연결 처리에 사용하는 두 가지 큐를 알아야한다.

• Listen Queue (SYN Queue) : 3-way handshake가 진행 중인 연결을 저장하는 큐
• Established Queue (Accept Queue) : 3-way handshake가 완료된 연결을 저장하는 큐

tcpconnlat 구현은 커널 공간과 유저 공간으로 두 부분으로 나눌 수 있다. 여기서 중요한 trace point는 아래와 같다.

• tcp_v4_connect, tcp_v6_connect, tcp_rcv_state_process

이 tp는 커널의 TCP/IP 네트워크 스택에 존재한다.

SEC("kprobe/tcp_v4_connect")
int BPF_KPROBE(tcp_v4_connect, struct sock *sk)
{
 return trace_connect(sk);
}

SEC("kprobe/tcp_v6_connect")
int BPF_KPROBE(tcp_v6_connect, struct sock *sk)
{
  return trace_connect(sk);
}

SEC("kprobe/tcp_rcv_state_process")
int BPF_KPROBE(tcp_rcv_state_process, struct sock *sk)
{
  return handle_tcp_rcv_state_process(ctx, sk);
}

실제 코드에서 언급한 지점에 kprobe를 통해 tcp_v4_connect, tcp_v6_connect 각각에 해당하는 IPv4와 IPv6 연결이 초기화될 때 마다 trace_connect()이라는 함수가 실행된다. tcp_rcv_state_process에는 handle_tcp_rcv_state_process()라는 함수를 붙인 걸 확인해 볼 수 있는데 이는 커널에서 TCP 연결 상태가 변결될 때 트리거되는 것이다.



실습 코드

tcpconnlat.bpf.c

// SPDX-License-Identifier: GPL-2.0
// Copyright (c) 2020 Wenbo Zhang
#include <vmlinux.h>
#include <bpf/bpf_helpers.h>
#include <bpf/bpf_core_read.h>
#include <bpf/bpf_tracing.h>
#include "tcpconnlat.h"

#define AF_INET    2
#define AF_INET6   10

const volatile __u64 targ_min_us = 0;
const volatile pid_t targ_tgid = 0;

struct piddata {
    char comm[TASK_COMM_LEN];
    u64 ts;
    u32 tgid;
};

struct {
    __uint(type, BPF_MAP_TYPE_HASH);
    __uint(max_entries, 4096);
    __type(key, struct sock *);
    __type(value, struct piddata);
} start SEC(".maps");

struct {
    __uint(type, BPF_MAP_TYPE_PERF_EVENT_ARRAY);
    __uint(key_size, sizeof(u32));
    __uint(value_size, sizeof(u32));
} events SEC(".maps");

static int trace_connect(struct sock *sk)
{
    u32 tgid = bpf_get_current_pid_tgid() >> 32;
    struct piddata piddata = {};

    if (targ_tgid && targ_tgid != tgid)
        return 0;

    bpf_get_current_comm(&piddata.comm, sizeof(piddata.comm));
    piddata.ts = bpf_ktime_get_ns();
    piddata.tgid = tgid;
    bpf_map_update_elem(&start, &sk, &piddata, 0);
    return 0;
}

static int handle_tcp_rcv_state_process(void *ctx, struct sock *sk)
{
    struct piddata *piddatap;
    struct event event = {};
    s64 delta;
    u64 ts;

    if (BPF_CORE_READ(sk, __sk_common.skc_state) != TCP_SYN_SENT)
        return 0;

    piddatap = bpf_map_lookup_elem(&start, &sk);
    if (!piddatap)
        return 0;

    ts = bpf_ktime_get_ns();
    delta = (s64)(ts - piddatap->ts);
    if (delta < 0)
        goto cleanup;

    event.delta_us = delta / 1000U;
    if (targ_min_us && event.delta_us < targ_min_us)
        goto cleanup;
    __builtin_memcpy(&event.comm, piddatap->comm,
            sizeof(event.comm));
    event.ts_us = ts / 1000;
    event.tgid = piddatap->tgid;
    event.lport = BPF_CORE_READ(sk, __sk_common.skc_num);
    event.dport = BPF_CORE_READ(sk, __sk_common.skc_dport);
    event.af = BPF_CORE_READ(sk, __sk_common.skc_family);
    if (event.af == AF_INET) {
        event.saddr_v4 = BPF_CORE_READ(sk, __sk_common.skc_rcv_saddr);
        event.daddr_v4 = BPF_CORE_READ(sk, __sk_common.skc_daddr);
    } else {
        BPF_CORE_READ_INTO(&event.saddr_v6, sk,
                __sk_common.skc_v6_rcv_saddr.in6_u.u6_addr32);
        BPF_CORE_READ_INTO(&event.daddr_v6, sk,
                __sk_common.skc_v6_daddr.in6_u.u6_addr32);
    }
    bpf_perf_event_output(ctx, &events, BPF_F_CURRENT_CPU,
            &event, sizeof(event));

cleanup:
    bpf_map_delete_elem(&start, &sk);
    return 0;
}

SEC("kprobe/tcp_v4_connect")
int BPF_KPROBE(tcp_v4_connect, struct sock *sk)
{
    return trace_connect(sk);
}

SEC("kprobe/tcp_v6_connect")
int BPF_KPROBE(tcp_v6_connect, struct sock *sk)
{
    return trace_connect(sk);
}

SEC("kprobe/tcp_rcv_state_process")
int BPF_KPROBE(tcp_rcv_state_process, struct sock *sk)
{
    return handle_tcp_rcv_state_process(ctx, sk);
}

SEC("fentry/tcp_v4_connect")
int BPF_PROG(fentry_tcp_v4_connect, struct sock *sk)
{
    return trace_connect(sk);
}

SEC("fentry/tcp_v6_connect")
int BPF_PROG(fentry_tcp_v6_connect, struct sock *sk)
{
    return trace_connect(sk);
}

SEC("fentry/tcp_rcv_state_process")
int BPF_PROG(fentry_tcp_rcv_state_process, struct sock *sk)
{
    return handle_tcp_rcv_state_process(ctx, sk);
}

char LICENSE[] SEC("license") = "GPL";

코드 해석

우선 맵을 먼저 살펴보면 start와 events 맵이 정의되어있다.

start 맵은 해시맵으로 소켓 포인터를 키로 사용하고 있다. 그리고 piddata를 value로 가지는 것으로 보아 수신한 소켓와 추가데이터를 저장하는 맵으로 보인다.
events 맵은 BPF_MAP_TYPE_PERF_EVENT_ARRAY 타입으로 이벤트를 저장하고 전달하기 위한 맵으로 보인다.

그리고 바로 trace_connect와 handle_tcp_rcv_state_process가 나오는데 이것이 이전에 tracepoint에 붙인 두 함수이다.
trace_connect부터 살펴보면 tgid를 받고 piddata 구조체에 값을 저장하여 start 맵에 저장한다. targ_tgid가 정의되어있다면 특정 프로세스만 추적할 수도 있다. 구조체에 쓰이는 값은 bpf_get_current_comm로 얻을 프로세스의 이름과 ts에 해당하는 타임스탬프와 해당 소켓을 생성한 프로세스 id가 기록된다. 이러한 과정을 TCP 연결이 시작되는 순간 어떤 프로세스가 언제 연결을 시도했는지 기록할 수 있게된다.
handle_tcp_rcv_state_process는 (BPF_CORE_READ(sk, __sk_common.skc_state) != TCP_SYN_SENT)에 보이듯 TCP_SYN_SENT 상태인 경우에만 처리된다. client가 첫 SYN 패킷을 전달했다는 뜻이므로 start 맵을 조회하여 이전에 기록한 정보가 있는지 확인한다. 그리고 걸린 시간을 보기 좋게 계산해주고 프로세스 이름과 시각 프로세스 id를 저장한다. event.lport 는 로컬포트를 뜻하고 skc_dport 는 통신 상대방 포트를 뜻한다. event.af는 ipv4인지 ipv6인지 구분해준다. 그리고 각각 ipv4일때와 ipv6일때에 따라 알맞은 형태로 ip 주소를 채운다. 마지막으로 지금까지 채운 event 구조체를 events 맵을 통해 사용자 공간으로 전송한다.



코드 컴파일

오브젝트 파일을 만들어주고,

clang -O2 -g -target bpf -D__TARGET_ARCH_x86 -I. -c tcpconnlat.bpf.c -o tcpconnlat.bpf.o

스켈레톤 헤더파일도 만들어주고,

bpftool gen skeleton tcpconnlat.bpf.o > tcpconnlat.skel.h

유저 프로그램을 빌드해준다.

gcc -O2 -g tcpconnlat.c -o tcpconnlat -I. $(pkg-config --cflags --libs libbpf) -lelf -lz

그리고 실행을 해주기 위해선 실제로 TCP 연결을 실행하고 응답을 받아야하므로 간단한 sh파일을 만들어봤다.

#!/usr/bin/env bash
set -euo pipefail

sudo ./tcpconnlat &
TCPCONNLAT_PID=$!
sleep 3

echo "=============================="
echo "[TCP CONNECT TESTS]"
echo "=============================="
nc -vz -w 1 8.8.8.8 80  >/dev/null 2>&1 || true
nc -vz -w 1 8.8.8.8 443  >/dev/null 2>&1 || true
nc -vz -w 1 8.8.8.8 53  >/dev/null 2>&1 || true


echo "=============================="
echo "[HTTP/HTTPS TESTS]"
echo "=============================="
curl -4 -sS -o /dev/null http://www.google.com || true
curl -4 -sS -o /dev/null https://www.google.com || true
curl -4 -sS -o /dev/null https://www.naver.com || true


echo "=============================="
echo "[UDP TESTS]"
echo "=============================="
dig +time=1 +tries=1 @8.8.8.8 example.com A >/dev/null 2>&1 || true
echo ping | nc -u -w 1 8.8.8.8 53 >/dev/null 2>&1 || true


echo "=============================="
echo "[ICMP TESTS]"
echo "=============================="
ping -c 2 1.1.1.1 >/dev/null 2>&1 || true
ping -c 2 8.8.8.8 >/dev/null 2>&1 || true

이렇게 네가지 경우를 짜두고 실행을 해주어 각 결과를 관측해보자.



실행 결과

각 케이스에 대해서 결과가 나온다. TCP 연결에 대해서 실제 구글과 네이버에 보낸 연결은 잘 도착했고, 결과가 알맞게 나왔다.

하지만 UDP나 TCP 연결을 하지 않는 ping 경우에는 결과가 나오지 않는 모습을 보였다.
tcpconnlat는 TCP 3-way handshake 경로를 추적하므로, ICMP나 UDP 트래픽은 관측 대상이 아니므로 로그가 출력되지 않는 것이다.

References

• Full practice sequence : https://github.com/eunomia-bpf/bpf-developer-tutorial/tree/main/src/13-tcpconnlat
• tcp_v4_connect : https://elixir.bootlin.com/linux/latest/source/net/ipv4/tcp_ipv4.c#L340
